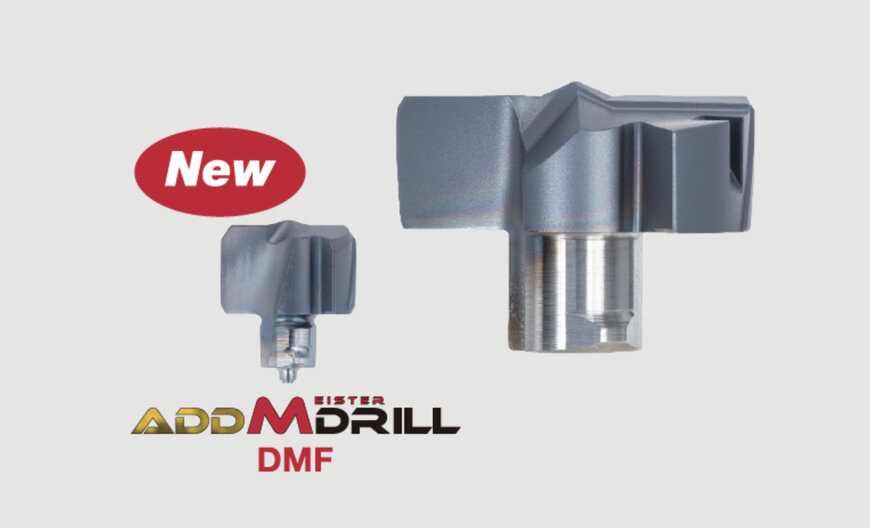

Tungaloy erweitert AddMeisterDrill mit flachem DMF-Bohrkopf bis zu einem Durchmesser von 4 mm
Neuer flacher Bohrkopf für präzise Flachbodenbohrungen (4–5,9 mm, Tiefe 5×D) reduziert benötigte Werkzeuge, Arbeitsschritte und Rüstzeit deutlich.
tungaloy.com
Die Tungaloy Corporation gibt die Erweiterung ihrer AddMeisterDrill-Serie um den neuen DMF-Bohrkopf bekannt, der die Bearbeitung von Flachbodenbohrungen mit kleinen Durchmessern von 4 mm bis 5,9 mm in einem einzigen, hochpräzisen Prozess ermöglicht.
Herausforderungen und Trends
Bei der Bearbeitung von Komponenten wie Hülsen und kleinen Ventilteilen, die in Drehautomaten und Kompaktdrehmaschinen verwendet werden, besteht häufig ein Bedarf an Flachbodenbohrungen. Traditionell wurde dazu mit einem Bohrer mit spitzer Spitze gebohrt, gefolgt von einem separaten Nachbearbeitungsprozess mit einem Schaftfräser, um den Lochboden abzuflachen. Dies erhöhte nicht nur die Anzahl der Bearbeitungsschritte, sondern erforderte auch mehrere Werkzeuge. Darüber hinaus ist es bei der Erstellung von Gewindebohrungen für Gewinde der Klasse M5-M6 aufgrund der geringen Wandstärke der Teile eine Herausforderung, eine ausreichende Bohrungstiefe mit hoher Genauigkeit zu gewährleisten. Das Gleichgewicht zwischen Bearbeitbarkeit und Qualität unter diesen Bedingungen ist ein ständiges Problem. Diese Marktanforderungen verlangen nach effizienteren und präziseren Lösungen.
Produktübersicht

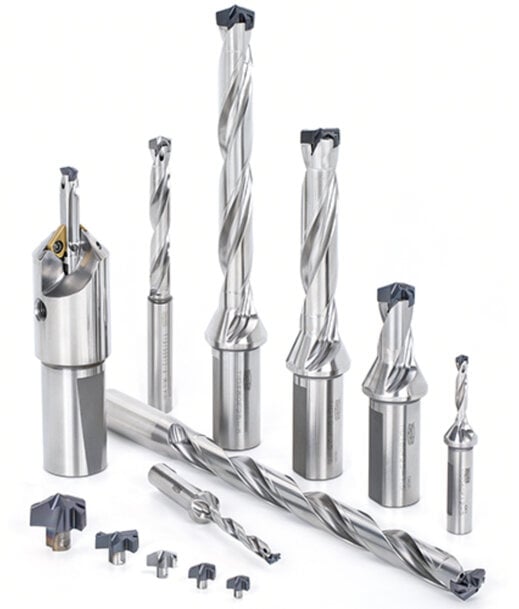

AddMeisterDrill/DrillMeister ist ein Bohrer mit austauschbarem Kopfsystem, der hohe Bearbeitungsleistung mit langer Lebensdauer der Werkzeuge kombiniert. Mit einer großen Auswahl an Köpfen unterstützt er eine breite Palette von Anwendungen zum Bohren. Der einfache Austausch des Kopfes reduziert die Einrichtungszeit erheblich. Er eignet sich für kleine bis mittlere Durchmesser und steigert sowohl die Produktivität als auch die Kosteneffizienz.
Vorteile und Merkmale
- Merkmal 1: Bearbeitung von Flachbodenbohrungen ab einem Mindestdurchmesser von 4 mm möglich
- Der DMF-Kopf ermöglicht flache Lochformen auch im kleinen Durchmesserbereich von 4 mm bis 5,9 mm
- Die Pilotschneide sorgt für einen stabilen Werkzeugeingriff und macht eine Pilotbohrung selbst bei Tiefen bis zu 5×D überflüssig.
- Hochpräzise Lochdurchmesser und Bodenoberflächenfinish können in einem einzigen Prozess ausgeführt werden, was eine Prozessintegration ermöglicht
- Merkmal 2: Lange Standzeit und hocheffiziente Bearbeitung mit der verschleißfesten Sorte AH9130
- Verfügt über die verschleißfest beschichtete Sorte AH9130 für eine längere Lebensdauer des Werkzeugs
- Reduziert die Häufigkeit des Werkzeugwechsels und minimiert so die Stillstandszeiten der Maschine
- Im Gegensatz zu Vollbohrern verbindet das Design der austauschbaren Wendeschneidplatten Kosteneffizienz mit hoher Produktivität
- Merkmal 3: Hervorragende Verarbeitbarkeit mit einem leicht zu wechselnden Kopfmechanismus
- Spezielles Schlüsseldesign ermöglicht müheloses Auswechseln des Kopfes auch bei engen Platzverhältnissen
- Erhebliche Reduzierung der Einrichtungszeit, insbesondere in Maschinenumgebungen wie z.B. Drehautomaten
- Keine Nachjustierung nach einem Kopfwechsel erforderlich, um eine gleichbleibende Bearbeitungsqualität zu gewährleisten
