Neue Bearbeitungsstrategien beim Hartdrehen dank Solid PcBN und Keramik- Wendeschneidplatten

Jetzt mit CeramCreator selbst konfigurieren: Solid-Wendeschneidplatten aus PcBN und Keramik.

Für eine hohe Produktivität in der spanenden Ferti- gung von gehärteten Bauteilen sind eine optimale Bearbeitungsgeschwindig- keit, hohe Fertigungssicherheit und Reproduzierbarkeit ausschlaggebend.

Unter einer ganzheitlichen Betrachtung des Fertigungsprozesses ist es CeramTec möglich, Schneidstoffe und Bearbeitungsstrategien an die Gegeben- heiten des Bearbeitungsfalls anzupassen und Fertigungskosten zu optimieren. Maßgeschneiderte Produkte im Bereich der Schneidwerkzeuge können ab sofort auch ganz einfach digital in wenigen Schritten mit CeramCreator selbst konfigu- riert werden.

Das Drehen von gehärtetem Stahl hat sich in vielen Anwendungsgebieten der An- triebstechnik gegenüber anderen Bearbeitungsverfahren durchgesetzt. In Abhängig- keit der vom Kunden geforderten Qualitätsstandards wie Oberflächengüte, Form- und Maßgenauigkeit sowie Bauteilhärte kann das Hartdrehen das Schleifen substituieren. Mit modernen Werkzeugen und Schneidstoffen, wie PcBN und Mischkeramiken, wer- den gehärtete Werkstücke daher zunehmend durch das Hartdrehen in kürzeren Pro- zessketten fertig bearbeitet. Dennoch: Eine Optimierung der Hartdrehprozesse auf technischer und wirtschaftlicher Ebene ist unerlässlich.

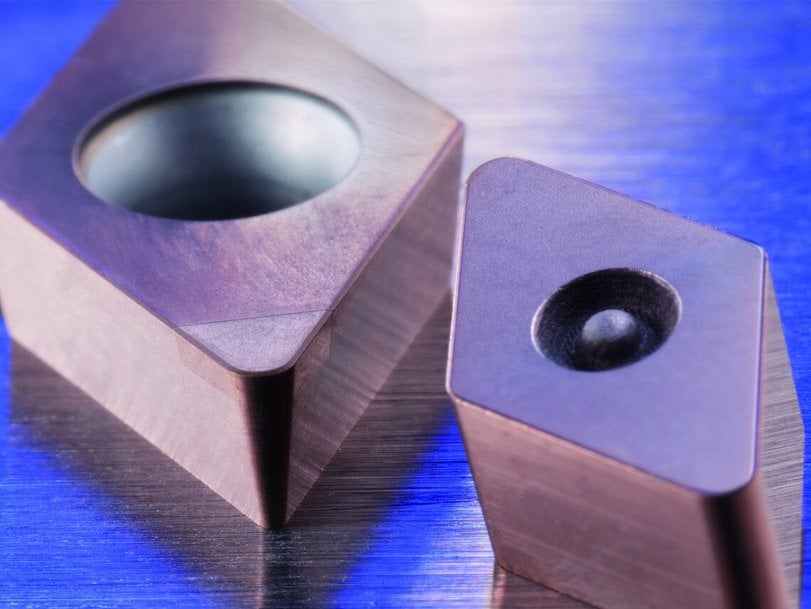

Solid-Wendeschneidplatten aus PcBN und Keramik
Die Basis für die optimale Zerspanung eines Werkstücks ist das Leistungsvermögen eines Schneidstoffs. PcBN-Schneidstoffe punkten in den Bereichen Warmhärte, Zä- higkeit und chemische Stabilität. In Kombination mit CeramTec-Schneidplatten wie zum Beispiel die Solid-Wendeschneidplatten aus PcBN und Keramik, die auch für Hart-Weichübergänge geeignet sind, lassen sich der jeweilige Hartdrehprozess opti- mal gestalten und neue Bearbeitungsstrategien realisieren.

Neue Bearbeitungsstrategien mit Solid-PcBN-Wendeschneidplatten
Solid-Wendeschneidplatten aus PcBN verfügen im Vergleich zu eckenbestückten PcBN- Schneidplatten über eine deutlich gesteigerte Prozesssicherheit, da das Ablö- ten der Schneidecke, das bei hohen thermischen Belastungen auftritt, vermieden wer- den kann. Vor allem bei Bauteilen mit großen Abmessungen bzw. Schnittlängen ist dies von Vorteil. Die nun voll nutzbare Kantenlänge der Schneidplatte ermöglicht neue Bearbeitungsstrategien wie „ziehender Schnitt“ bzw. „Brahmen“, womit sich die Anzahl der benötigten Bearbeitungsschnitte auf ein Minimum reduzieren lässt.

Der „ziehende Schnitt“ arbeitet mit einem sehr kleinem Einstellwinkel bei einem größeren Vorschub. Hierdurch können bei stabilen Voraussetzungen bis zu 60% kürzere Bearbeitungszei- ten realisiert werden. Beim Brahmen mit Stechdrehung verteilt sich auch die Ver- schleißbildung gleichmäßiger über die gesamte Eingriffskante, womit ein Kolkver- schleiß und somit der Hauptgrund für Mikroausbrüche vermieden wird. Dies wiederum wirkt sich positiv auf die Qualität der Oberflächengüte aus.

Die Verwendung von Solid-PcBN-Wendeschneidplatten in Kombination mit dem „zie- henden Schnitt“ führt zu einer flexiblen Gestaltung der Fertigungsprozesse und einer deutlichen Steigerung der Produktivität beim Hartdrehen. Durch die erhöhte Bearbei- tungsgeschwindigkeit werden Maschinenkapazitäten freigesetzt, die für Folgeaufträge genutzt werden können. Somit erhöht sich die Wirtschaftlichkeit bei längeren Stand- zeiten und einer höheren Prozesssicherheit. Folglich werden auch die die Fertigungs- stückkosten pro Bauteil verringert.

Einfacher und schneller zum richtigen Produkt
Mit CeramCreator, dem neuen Online-Konfigurator, stellt CeramTec das Produktport- folio für Schneidwerkzeuge komplett online zur Verfügung. Das Angebot im Konfigu- rator ist nach Merkmalen und Spezifikationen strukturiert, so dass die Suche nach dem richtigen Produkt und dem passenden Werkstoff einfacher, intuitiver und schneller ist. Produkt- und Materialanforderungen, wie zum Beispiel Schneidstoff, Geometrie, Ober- flächenqualität, Toleranz, Eckradius und Bearbeitungseigenschaften können manuell eingegeben werden, um zur individuellen Schneidplatte zu gelangen.
