Automatischjer Spannfutterwechsler Option von PUMA VTR1012FC/1216FC

Option Automatischjer Spannfutterwechsler, PUMA VTR1012FC/1216FC, von Doosan Machine Tools .

Doosan Machine Tools Co., Ltd. (CEO Kim Jae-seop, www.doosanmachinetools.com) bringt das Modell PUMA VTR1012FC/1216FC auf den Markt, das die automatische Werkzeugwechselfähigkeit der mit den technischen Fähigkeiten der Marke PUMA von Doosan entwickelten großen vertikalen Stoßaggregat-Drehzentren auf eine neue Ebene bringt. Durch den Einsatz des Capto-Werkzeugsystems mit automatischem Werkzeugwechsel und der Option eines automatischen Spannfutterwechslers wird die PUMA VTR1012FC/1216FC eine höhere Produktivität als jemals zuvor bieten. Die PUMA VTR1012FC/1216FC konnte ihre Produktivität dank der Anwendung des Capto-Werkzeugsystems für den automatischen Werkzeugwechsel weiter verbessern.

Hohe Produktivität
Die PUMA VTR1012FC/1216FC bietet einen Bearbeitungsbereich mit einem Durchmesser von 1250 mm/1600 mm und einer Höhe von 750 mm/950 mm; die Transferstrecke von 1700 mm auf der X-Achse (links/rechts -700/+1000 mm, basierend auf PUMA VTR1216FC) und 900 mm auf der Z-Achse wird gesichert, da eine einzelne breite Säule zum Einsatz kommt. Werkstücke bis zu einem Gewicht von 8 Tonnen können geladen werden. Werkstücke aus Werkstoffen mit stabilerer Struktur und höherer Steifigkeit können leistungsstark und genau bearbeitet werden. Selbst bei starker Schwerzerspanung wird dank des Einsatzes einer geschweiften Kupplung eine stabile Einspannung gewährleistet, die eine Werkzeugspannkraft von 8 Tonnen garantiert; durch den Einsatz eines Werkzeugmagazins in Radbauweise, das bis zu 60 Werkzeuge aufnehmen kann, wird ein enormer Produktivitätszuwachs erreicht.

Feste Querschiene
Die PUMA VTR1012FC/1216FC liefert starke Zerspanung und hohe Steifigkeit; optimiert wurde die Maschine für eine maximale Bearbeitungshöhe von 750mm/950mm, indem eine massive, breite Säule und eine Flachführungskonstruktion eingesetzt wurde, die sich auf der festen Struktur der Querschiene abstützt. Außerdem kommt eine sehr harte Stößelspindel zum Einsatz, die höchste Lebensdauer garantiert. Die Kombination aus integrierten Bett und doppelten Späneförderer, der sowohl links als auch rechts einen Späneabfuhrweg bietet, garantiert eine reibungslose Späneabfuhr.

Maximierung des automatischen Werkzeugwechsels
Die PUMA VTR1012FC/1216FC hat die Werkzeugwechselzeit reduziert und die einsetzbare Werkzeugmenge mit Hilfe des automatischen Capto-Kopfindexes erhöht; hierzu wurde ein Werkzeugmagazin in Radbauweise vorgesehen, in das 2 Capto-Werkzeuge und 30 Werkzeuge in vertikaler bzw. horizontaler Richtung eingesetzt werden können. Darüber hinaus können verschiedene Capto-Köpfe automatisch gewechselt werden. Die PUMA VTR1012FC/1216FC verbessert dank des einfachen TTC-Richtungswechsels auch die Effizienz der Bearbeitung großer Werkstücke; diese Funktion ermöglicht es dem Benutzer, die TTC-Richtung (links oder rechts) über den M-Code auszuwählen.

Einsatz von Hochdruckkühlschmierstoff mit 150 bar und mehrfach abgedichteten Abdeckungen
Die PUMA VTR1012FC/1216FC verwendet Hochdruckkühlschmierstoff mit einem Druck von 150 bar, um Fehlfunktionen und Fehlbearbeitungen zu vermeiden, die durch lange Späne verursacht werden, die beim Hochleistungsschneiden von Stahlwerkstoffen in der Maschine verbleiben oder die Arbeitsfläche zerkratzen. Im Ergebnis lassen sich Späne leichter entfernen und das Anhaften von Spänen am Werkzeug verhindern, was zu einer hochproduktiven und hochpräzisen Bearbeitung beiträgt. Serienmäßig vorgesehen sind darüber hinaus abgedichtete Mehrfachabdeckungen mit kompakter Struktur; diese decken den oberen Teil der Spindel und den gesamten Bearbeitungsraum ab, so dass eine Verbreitung des Hochdruckkühlschmierstoffs und des bei der Bearbeitung entstehenden Staubs verhindert wird; auf diese Weise können angenehme Arbeitsbedingungen in der Maschinenumgebung aufrechterhalten werden.

Automatischer Spannfutterwechsler
Aufgrund des gestiegenen Bedarfs an der Bearbeitung großer und schwerer Werkstücke und der mannlosen Automatisierung ist das neue Modell mit einem automatischen Spannfutterwechsler ausgestattet, der gegenüber herkömmlichen Modellen einen wesentlichen Vorteil bietet, indem er das Einstellen anderer Werkstücke auch mitten in der Bearbeitung erlaubt und damit die Bearbeitung großer Werkstücke im mannlosen Nachtbetrieb ermöglicht.
Der automatische Spannfutterwechsler besteht aus einer Beladestation, einer Rüststation, einer Parkstation und einer Spindelaufnahmeeinheit sowie zwei Spannfuttern mit 1000 mm Durchmesser.
Wenn Sie weitere Informationen zu Spezifikationen und Komponenten benötigen, wenden Sie sich bitte an Ihren Doosan-Techniker.

Bedienungskomfort
Die Baureihe PUMA VTR1012FC/1216FC konnte den Bedienungskomfort durch eine Bildschirmanordnung verbessern, die eine ergonomische Nutzbarkeit sicherstellt, wie z. B. die Einstellung der Zugspindel und der Magazinwerkzeuge. Die hochproduktive Baureihe PUMA VTR1216-Baureihe ist ein Garant für ein gemeinsames Wachstum mit dem Unternehmen des Kunden; sie ermöglicht ein leistungsstarkes Schneiden größter Werkstücke sowie verschiedenste Bearbeitungsarten.

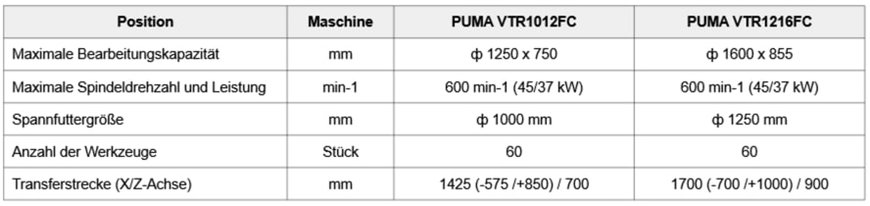

Technische Hauptdaten
