Automatisierte Werkstück- und Palettenhandhabung für CNC-Fertigungssysteme

Der Einsatz hybrider Automatisierungssysteme für die CNC-Bearbeitung adressiert den Bedarf an Prozessintegration in kleinen und mittleren Fertigungsbetrieben. Dieser technische Ansatz ermöglicht die automatisierte Handhabung sowohl einzelner Werkstücke als auch standardisierter Paletten in einer einzigen Aufspannung, wodurch manuelle Eingriffe bei hochvariablen Produktionszyklen minimiert werden.

Prozessintegration in CNC-Fertigungsumgebungen
In Fertigungsbetrieben kommt es beim wiederholten manuellen Umspannen und Übergeben von Bauteilen zwischen den Bearbeitungsschritten häufig zu Produktivitätsverlusten und Qualitätsabweichungen. Um diese Unterbrechungen zu reduzieren, konzentrieren sich technische Strategien zunehmend auf die Zusammenfassung von Bearbeitungsschritten in einem einzigen Arbeitsraum. Durch die Integration automatisierter Materialbereitstellungsmechanismen direkt in die Architektur der Werkzeugmaschine können Betriebe den kontinuierlichen Betrieb bei variablen Losgrößen aufrechterhalten. Diese Methodik verringert die Abhängigkeit von manuellen Rüstvorgängen und gleicht die Maschinenauslastung an die variablen Anforderungen der Materialbereitstellung an, die für die Auftragsfertigung und Lohnfertigung typisch sind.

Konfigurationen und Kapazitäten der dualen Handhabungsautomatisierung

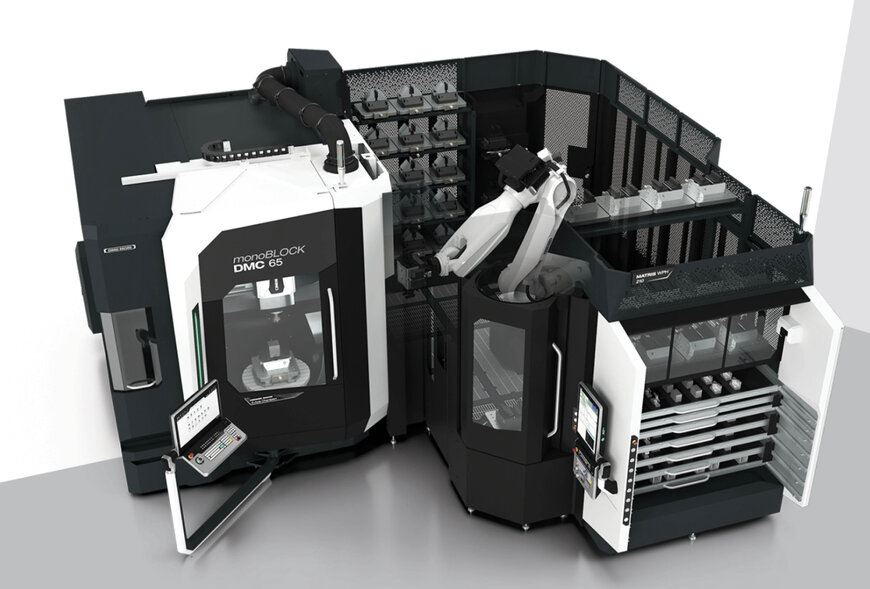

Das System MATRIS WPH fungiert als skalierbare Materialhandhabungseinheit, die darauf ausgelegt ist, sowohl Werkstücke als auch Paletten je nach spezifischem Produktionsauftrag austauschbar zu bearbeiten. Die Anlage ist in zwei verschiedenen Modellen konfiguriert, die auf festgelegte Massen- und Maßbeschränkungen zugeschnitten sind. Das Modell MATRIS WPH 70 unterstützt ein maximales Transfergewicht von 35 Kilogramm und nimmt Palettenabmessungen von bis zu 400 mal 400 Millimetern auf. Für Bearbeitungen, die höhere Traglasten erfordern, bewältigt das Modell MATRIS WPH 210 Transfergewichte von bis zu 135 Kilogramm bei einer Palettenkapazität von 500 mal 500 Millimetern. Diese Handhabungseinheiten sind direkt mit mehreren Werkzeugmaschinenarchitekturen kompatibel, darunter Fünf-Achs-Fräszentren wie die DMU 50 der dritten Generation, die DMU 60 eVo der zweiten Generation sowie die DMC 65 oder 75 monoBLOCK der zweiten Generation. Darüber hinaus erhalten die Handhabungssysteme die Kompatibilität mit vertikalen Bearbeitungsplattformen der NVX- und CMX V-Serien aufrecht, was die Integration in verschiedene bestehende Werkstattinfrastrukturen ermöglicht.

Zusätzlicher Kontext
Dieser Abschnitt enthält technische Spezifikationen und einen Wettbewerbsvergleich, die nicht in der ursprünglichen Produktankündigung enthalten sind

Die Integration der kombinierten Werkstück- und Palettenhandhabung in einer einzigen Automatisierungszelle löst eine spezifische technische Herausforderung in der Fertigung mit hoher Varianz und kleinen Stückzahlen. Traditionelle Automatisierungszellen erzwingen typischerweise eine strukturelle Entscheidung zwischen Roboterarmen mit Greifern für die direkte Teilehandhabung oder linearen Palettenspeichersystemen. Durch die Verschmelzung dieser Fähigkeiten konkurrieren Systeme wie das MATRIS WPH direkt mit spezialisierten hybriden Zellen, die von Herstellern wie Fastems und EROWA entwickelt wurden. Ein kritischer Maßstab in dieser Kategorie ist das Verhältnis von Stellfläche zu Speicherkapazität sowie die Rüstzeit zwischen den Endeffektoren zum Greifen von Werkstücken und Anheben von Paletten. Im Gegensatz zu Standard-Roboterbeladesystemen, die einen manuellen Greiferwechsel erfordern, nutzen Hybridsysteme standardisierte Nullpunktspannschnittstellen, um ohne Bedienereingriff zwischen Werkstück- und Palettenhandhabung zu wechseln, wodurch die Stillstandszeiten zwischen unterschiedlichen Produktionslosen effektiv reduziert werden.
